ИСПЫТАТЕЛЬНЫЕ УСТРОЙСТВА

Более 160 лет создаем инструмент, отличающийся качеством, точностью и надежностью.

Испытательные устройства

Испытательные устройства для ручной проверки работоспособности ключей

ИСПЫТАТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ РУЧНОЙ ПРОВЕРКИ
РАБОТОСПОСОБНОСТИ КЛЮЧЕЙ

Компактный прибор от STAHLWILLE для испытаний моментных ключей, легко расширяемый за счет сменных датчиков.

Высокая точность за счет плоской конструкции датчиков, а также первичной обработки и преобразования результатов измерения в цифровую форму, непосредственно в датчике.

Высокая надежность за счет дополнительной индикации фактически приложенного крутящего момента при затяжке предельными моментными ключами.

Компактный прибор от STAHLWILLE для испытаний моментных ключей, легко расширяемый за счет сменных датчиков.

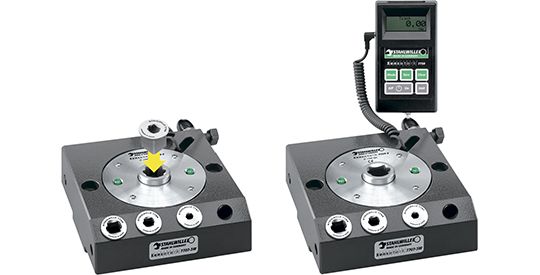

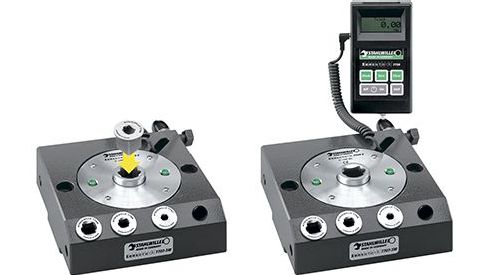

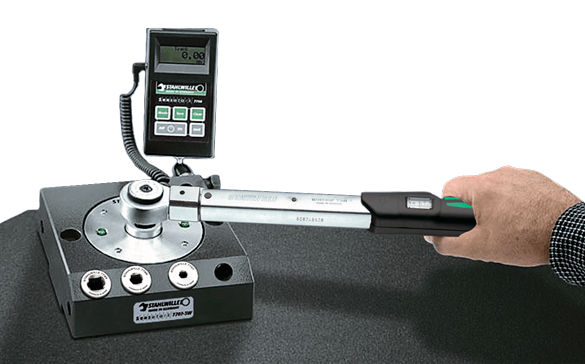

Прибор для заводских испытаний моментных ключей SENSOTORK®
Арт. 7707W

Пригоден для выполнения измерений, как по часовой, так и против часовой стрелки. Возможны различные единицы измерения (Н·м, ft·lb, in·lb). Легко заменяемые датчики крепятся в держателе быстроразъемным фиксатором (QuickRelease). Малые поперечные усилия за счет плоской конструкции датчиков, автоматическое распознавание датчиков, гибкость и простота применения за счет выбора горизонтального или вертикального положения при испытаниях и возможности различного размещения индикаторного устройства, дополнительный штатив (с кабелем 1,5 м) для крепления индикаторного устройства и улучшения визуального наблюдения при испытании длинных моментных ключей, расширенный измерительный диапазон от 2% до 100% номинального значения.

Программное обеспечение, включая USB адаптер и кабель с контактным штекером обеспечивает передачу данных измерений на ПК, документирование и составление свидетельств о калибровке (без дополнительного внешнего источника тока, электропитание от ПК).

При периодической калибровке отдельных датчиков испытательный прибор остается на месте и готов к использованию. Широкий эксплуатационный диапазон (от -20°C до +60°C). Поставляется в прочном пластмассовом ящике.

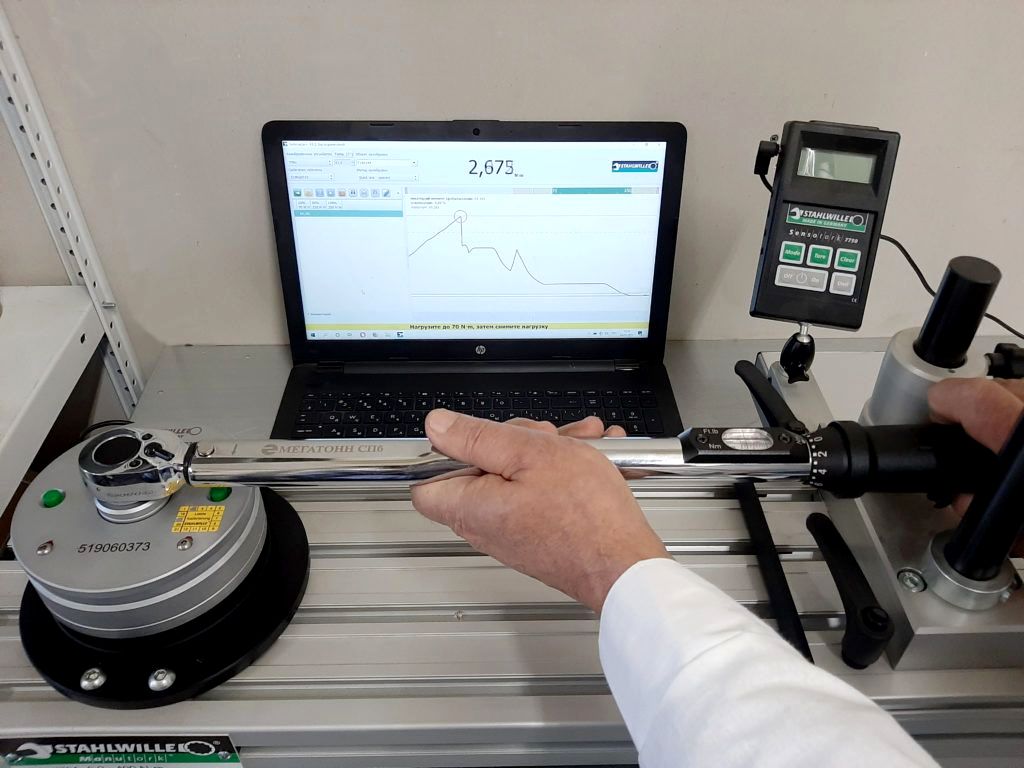

КОМПЛЕКТНАЯ КАЛИБРОВОЧНАЯ СИСТЕМА С НАГРУЖАЮЩИМ УСТРОЙСТВОМ

Благодаря модульной конструкции, пользователь имеет возможность применять имеющееся механическое нагружающее устройство в соответствии с конкретными особыми требованиями.
Имеются удлиняющие элементы с дополнительными функциональными компонентами. Все компоненты тщательно подогнаны друг к другу так, чтобы обеспечить совместимость и простоту сборки. Эта система с прорезями проста в эксплуатации. Компоненты могут быть легко и быстро соединены благодаря встроенным резьбовым соединениям. Благодаря держателю дисплей может быть установлен в любой точке системы. Таким образом, каждый пользователь может организовать свое рабочее место в соответствии с собственными требованиями.

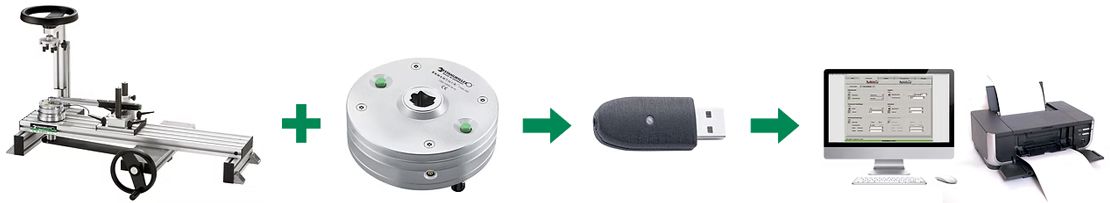

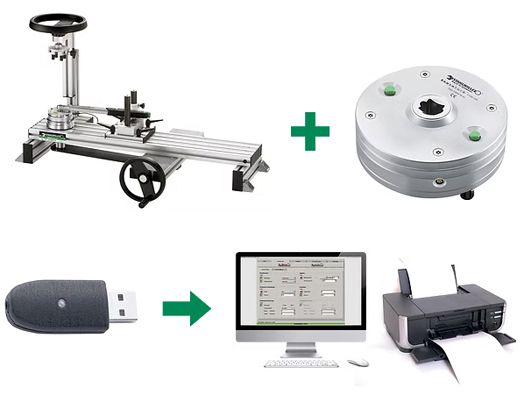

КОМПЛЕКТНАЯ КАЛИБРОВОЧНАЯ СИСТЕМА С НАГРУЖАЮЩИМ УСТРОЙСТВОМ

Механическое нагружающее устройство MANUTORK®

Лабораторный датчик

USB-адаптер c кабелем

Компьютер/Принтер
(не включен в комплект поставки)

Механическое нагружающее устройство MANUTORK®

Лабораторный датчик

USB-адаптер c кабелем

Компьютер/Принтер
(не включен в комплект поставки)

МИНИМАЛЬНОЕ РАЦИОНАЛЬНОЕ ОСНАЩЕНИЕ КАЛИБРОВОЧНОЙ УСТАНОВКИ СОСТОИТ ИЗ НЕСКОЛЬКИХ КОМПОНЕНТОВ:

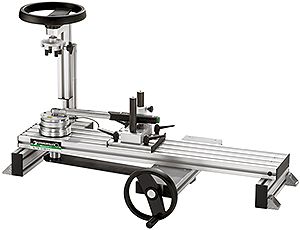

Механическое нагружающее устройство
Устройство требуется для быстрой и точной фиксации и приведения в действие моментного ключа. С помощью этого устройства гарантируется, в том числе, медленное и непрерывное приложение усилия к приводимым в действие моментным ключам, начиная с 80% целевого значения крутящего момента в течение от 0,5 до 4 секунд, в соответствии со стандартом DIN EN ISO 6789.

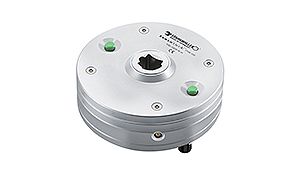

Датчик
Момент, передаваемый через моментный ключ, преобразуется в датчике в цифровую форму и бесперебойно передается на компьютер через USB-адапт

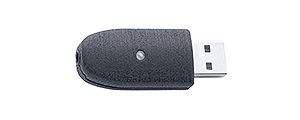

USB-адаптер с кабелем
Передает данные измерений на ПК.

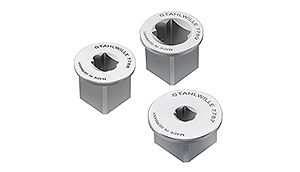

Четырехгранный адаптер
Для полного использования измерительного диапазона датчиков прилагаются необходимые четырехгранные адаптеры; например, к датчику № 7723-3 (внутренний четырехгранник 3/4”) – четырехгранный адаптер № 7787 (1/4” внутри и 3/4” снаружи), № 7788 (3/8” внутри и 3/4” снаружи) и № 7789 (1/2” внутри и 3/4” снаружи).

Программное обеспечение
Полученные данные измерений могут затем обрабатываться и передаваться для получения калибровочного свидетельства.
